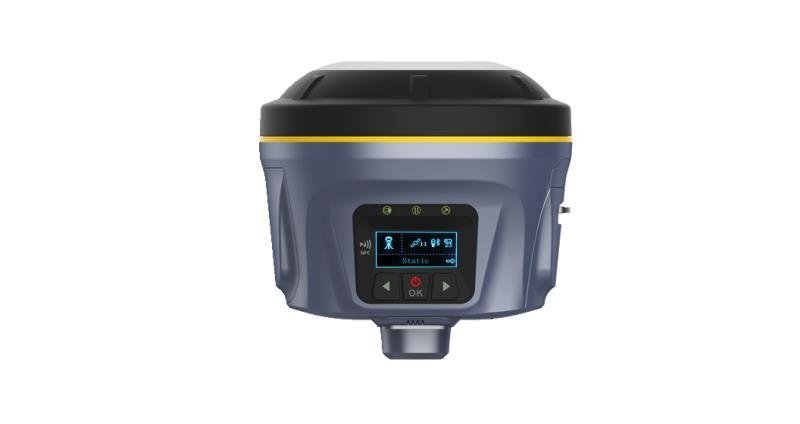

Sistema GNSS ALPHA GEO L6U con IMU

Compuesto por:

ESPECIFICACIONES TECNICAS CLICK AQUI

MEDICIONES

• 432 canales de seguimiento
• Señales de satélite rastreadas simultáneamente

- GPS: L1C / A, L1C, L2C, L2E, L5
- GLONASS: L1C / A, L1P, L2C / A, L2P, L3
- SBAS: L1C / A, L5 (solo para los satélites que admiten L5)
- Galileo: E1, E5A, E5B, E5 AltBOC, E6
- BDS: B1, B2, B3
- RTX, QZSS, WAAS, MSAS, EGNOS, GAGAN, SBAS

•  Tasas de posicionamiento

- 1Hz, 2Hz, 5Hz, 10Hz, 20Hz y 50Hz

• Tiempo de inicialización <10 s
• Fiabilidad de inicialización> 99,99%

POSICIONAMIENTO

• Posicionamiento diferencial de código GNSS

- Horizontal: 0,25 m + 1 ppm RMS
- Vertical: 0,50 m + 1 ppm RMS
- Precisión de posicionamiento diferencial SBAS: normalmente <5 m 3DRMS

• Levantamiento GNSS estático

- Horizontal: 3 mm + 0,1 ppm RMS
- Vertical: 3,5 m m + 0,4 ppm RMS

• Levantamiento cinemático en tiempo real

Línea de base única <30 km
- Horizontal: 8 mm + 1 ppm RMS
- Vertical: 15 m m + 1 ppm RMS
RTK de red
- Horizontal: 8 mm + 0,5 ppm RMS
- Vertical: 15 m m + 0,5 ppm RMS
Tiempo de inicio RTK: 2 a 8 segundos

​

HARDWARE FÍSICO

- Material: aleación de magnesio
- Dimensiones (W H): 130 mm 110 mm
- Peso: 1,0 kg con batería interna
- Temperatura de funcionamiento: -40 hasta +60
- Temperatura de almacenamiento: -55  hasta +85
- Protección de entrada: IP67 a prueba de polvo, protegido desde 30 minutos de inmersión hasta una profundidad de 1 m
- Choque: sobrevive a una caída de poste de 2 m sobre concreto
- Vibración: MIL-STD-810G

COMUNICACIONES Y ALMACENAMIENTO DE DATOS

- 1 puerto LEMO (5 pines): admite entrada de alimentación, control de puerto serie y radio externa
comunicación con interfaz de E / S
- 1 puerto micro USB: descarga de datos, OTG
- 1 ranura para tarjeta sim: admite tarjeta micro sim
- 1 puerto de antena: interfaz de antena UHF

•  Radio módem

- Potencia de transmisión: 1w / 2w / 5w conmutable, el rango de trabajo es superior a 6 km
- Banda de frecuencia: 410MHz-470MHz; apoya para establecer libremente la frecuencia
- Soporta para retransmitir la corrección de CORS; Compatible con otras marcas

•  Celular

- Módem 4G integrado de banda de frecuencia completa, compatible con WCDMA / CDMA2000 / TDD-LTE
/ FDD-LTE

•  WiFi

- Estándar 802.11 b / g, punto de acceso y modo cliente, admite el acceso al hotspot para
transferir correcciones

•  Bluetooth

- Bluetooth V4.0 totalmente integrado, alcance = 50 m

•  Formato de datos

- Entrada y salida sCMRx, RTCM3.2, CMR, RTCM 3.x
- Salidas Dat, Rinex, NMEA

•  Almacenamiento

- Memoria interna de 8GB, 16GB, 32GB opcional, admite almacenamiento cíclico; más de un año sin procesar
observaciones basadas en un intervalo de 5 segundos

OTRAS CARACTERISTICAS

- Sistema operativo: sistema operativo inteligente LINUX
- Levantamiento de inclinación: sin calibración; precisión, <2,5 cm en 30 grados
- Estación de relé: relé CORS, relé de radio
- Controladores compatibles: todos los dispositivos Android con software compatible

DISEÑO

- Pantalla: pantalla LCD de alto brillo de 1,54 "
- Botón: 1 tecla de encendido, 2 teclas de función
- Indicador: 1 indicador de encendido, 1 indicador de enlace de datos, 1 indicador de satélite
- Voz: indicaciones de voz inteligentes
